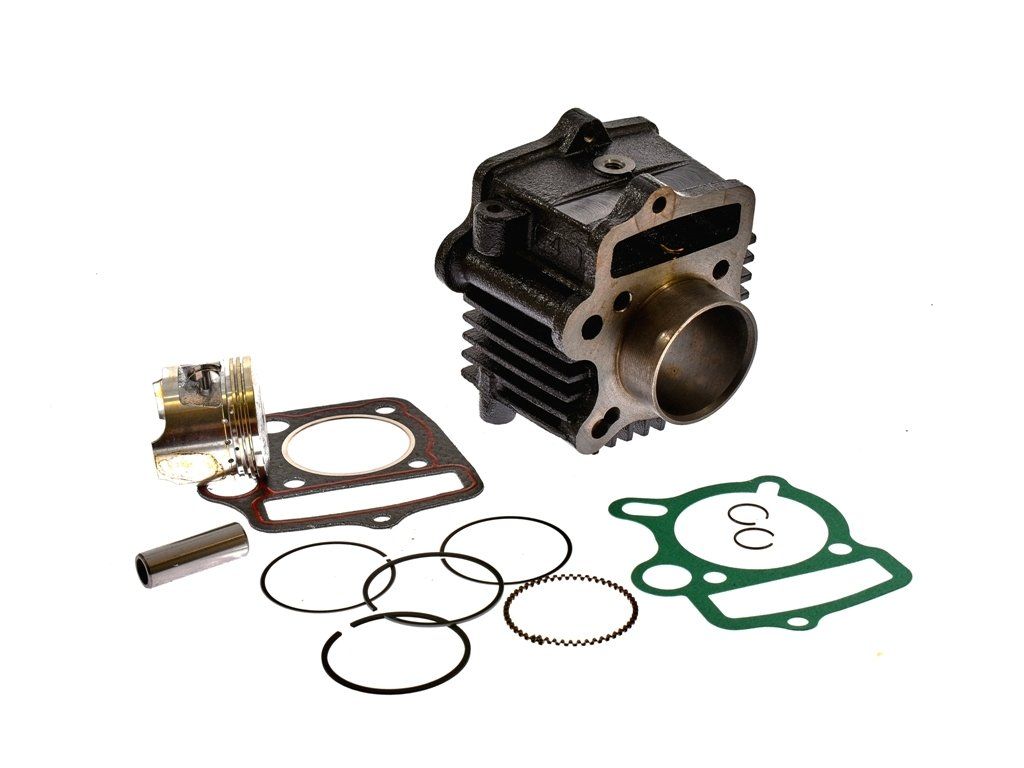

Sada válce LF86 - 47mm / LF86
Kód: PIT01435Detailní popis produktu
Parametry:
► Válec
► Píst
► Pístní kroužky
► Čep
► Segerky
► Těsnění pod hlavu
► Těsnění pod válec

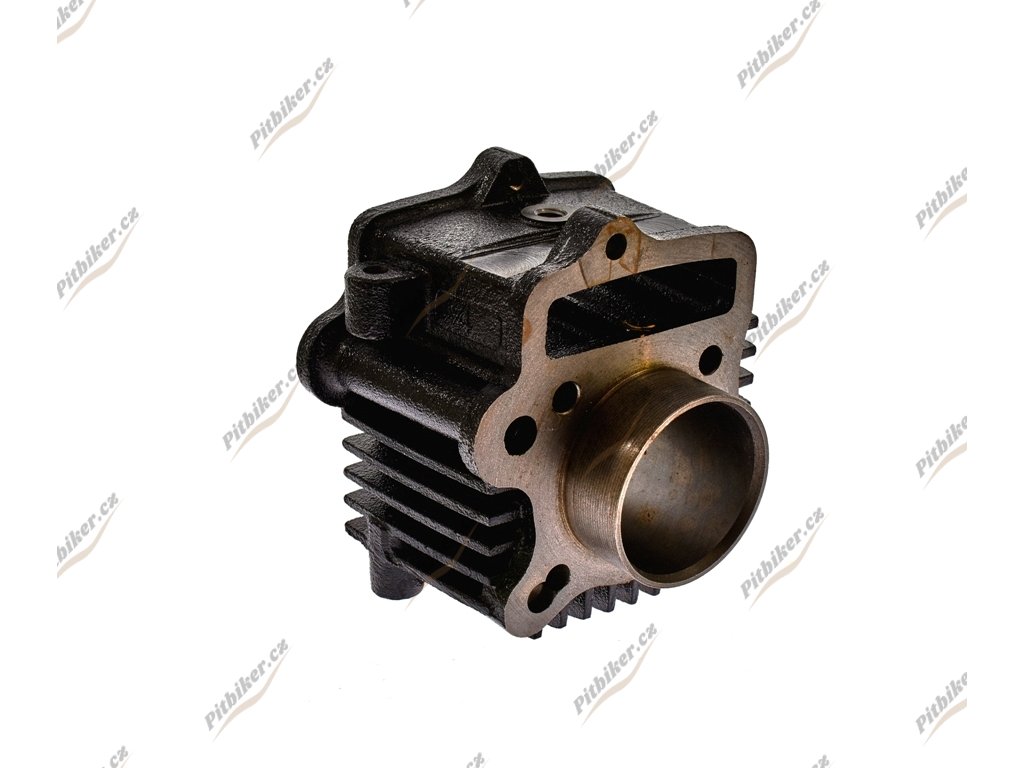

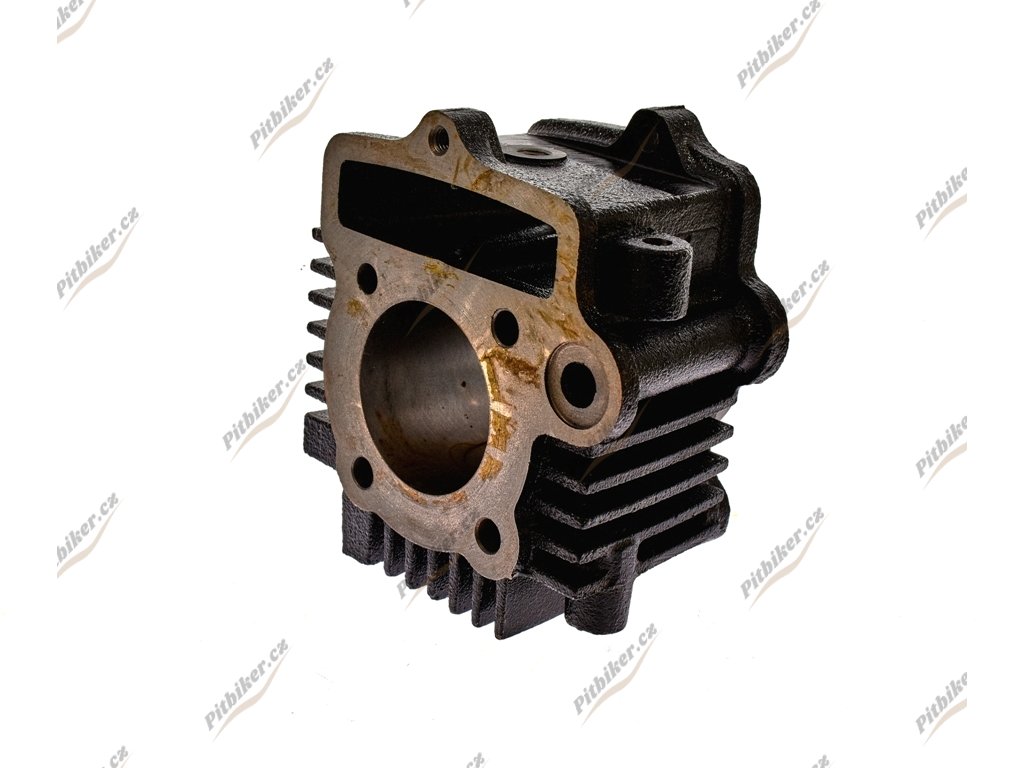

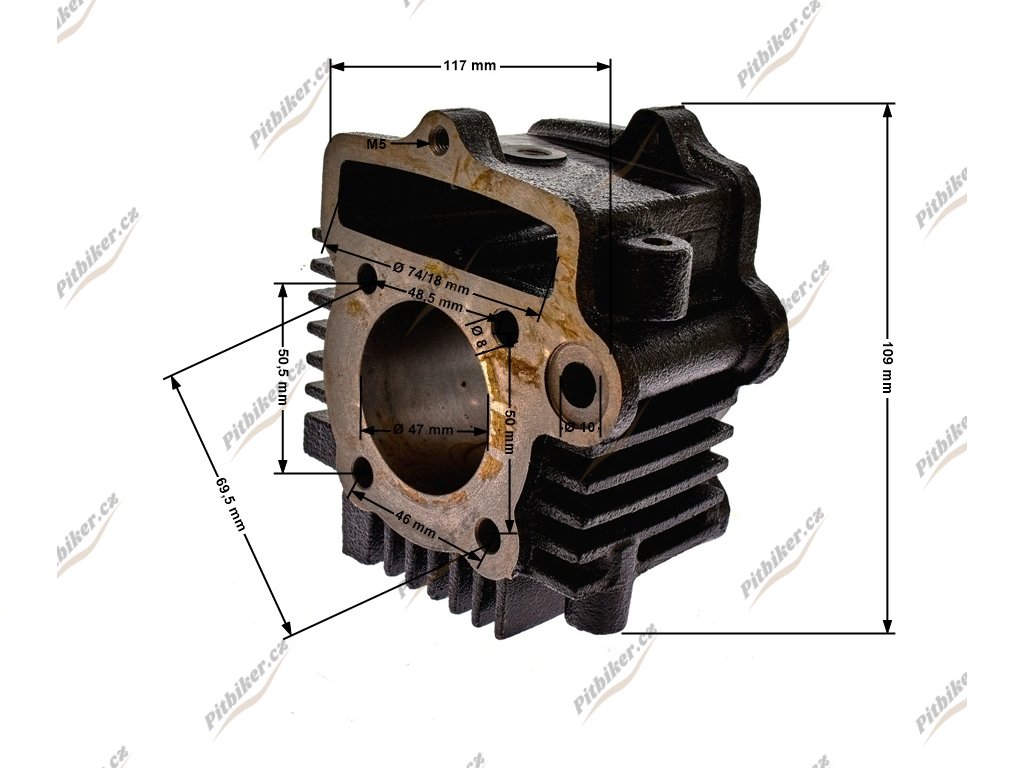

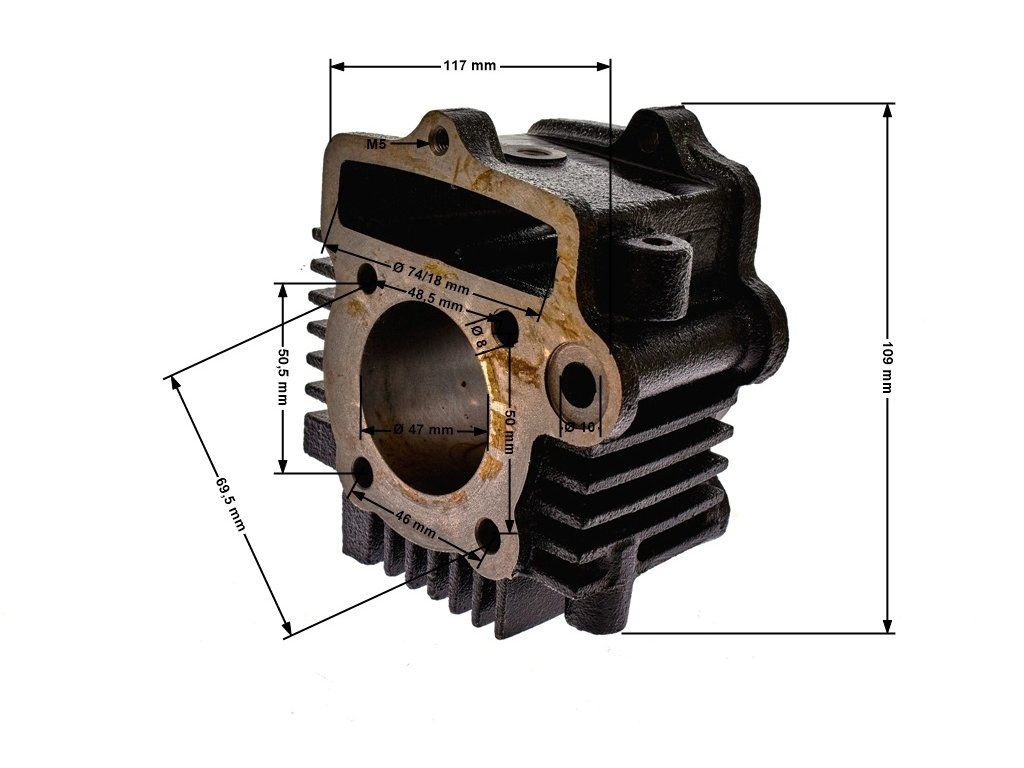

Válec:
| Obsah: | -- |
| Šířka ( celková ): | 117 mm |
| Délka ( celková ): | 109 mm |
| Výška ( válce ): | 69 mm |
| Výška (s vložkou): | 90 mm |
| Vnitřní průměr ( vrtání ): | 47 mm |
| Vnější průměr vložky: | 52,3 mm |
| Průměr olejové díry: | 10 mm |
| Průměr otvoru pro rozvodový řetěz: | 74 mm × 18 mm / 63 mm × 16 mm |
| Rozteč děr: | 46 mm × 50,5 mm × 48,5 mm × 50,0 mm / 68,5 mm × 69,5 mm |
| Průměr děr: | 8 mm |

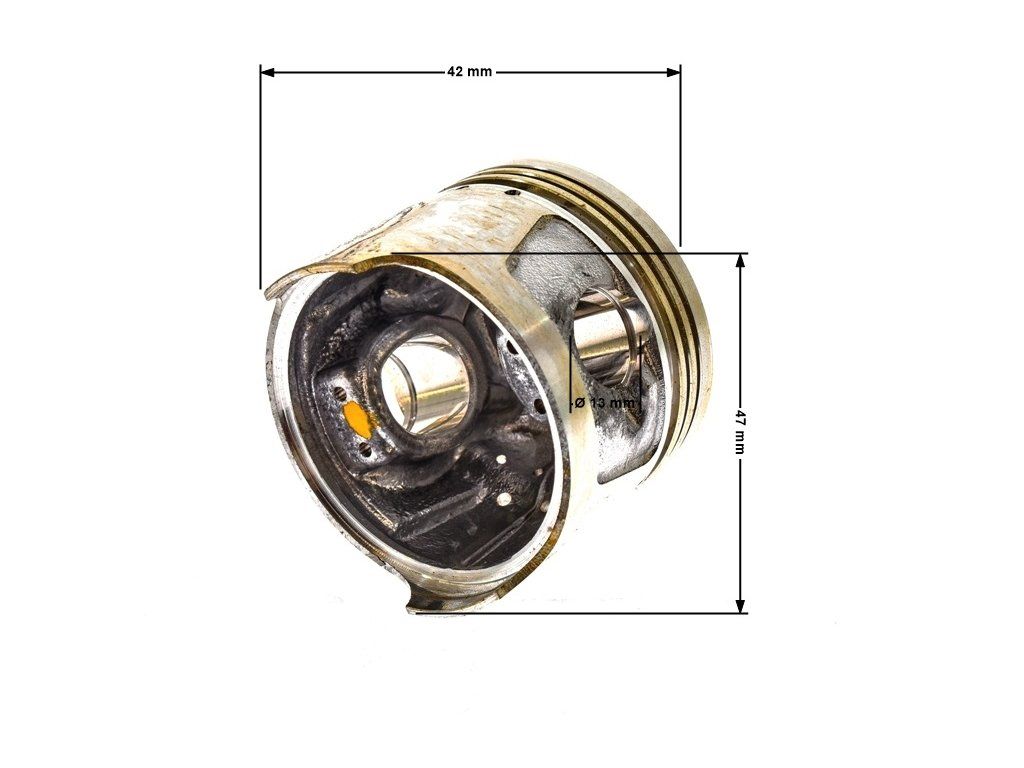

Píst:
| Výška: | 42 mm |
| Průměr: | 47 mm |
| Počet drážek na kroužky: | 3 |
| Šířka drážek: | 1,1 mm / 1,1 mm / 2,1 mm |
| Hloubka drážky: | 2,5 mm |
| Díra na pístní čep: | 13 mm |

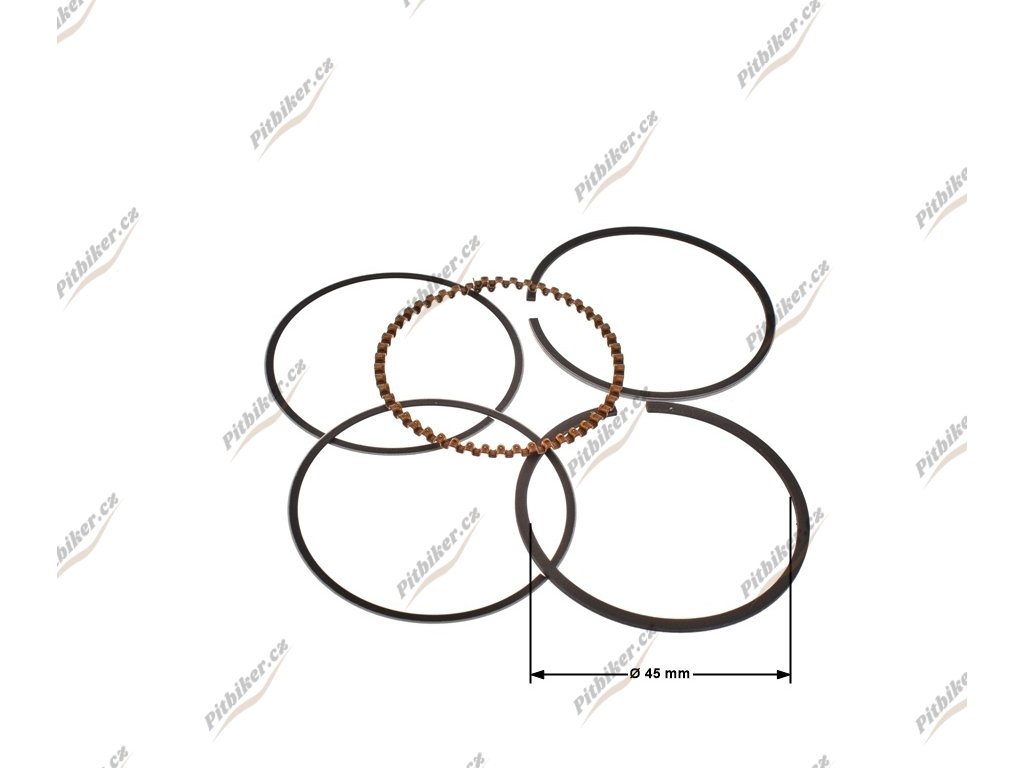

Pístní kroužky:
| Počet: | 5 ks |

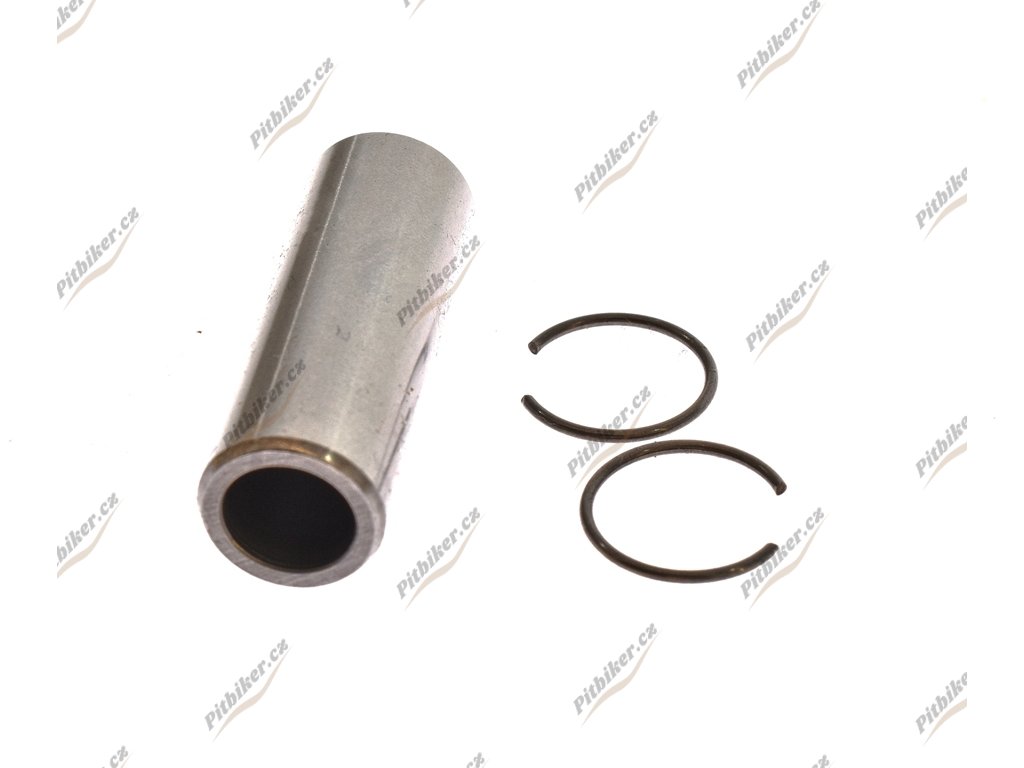

Pístní čep:
| Délka: | 38 mm |
| Vnější průměr: | 13 mm |
| Vnitřní průměr: | 9 mm |

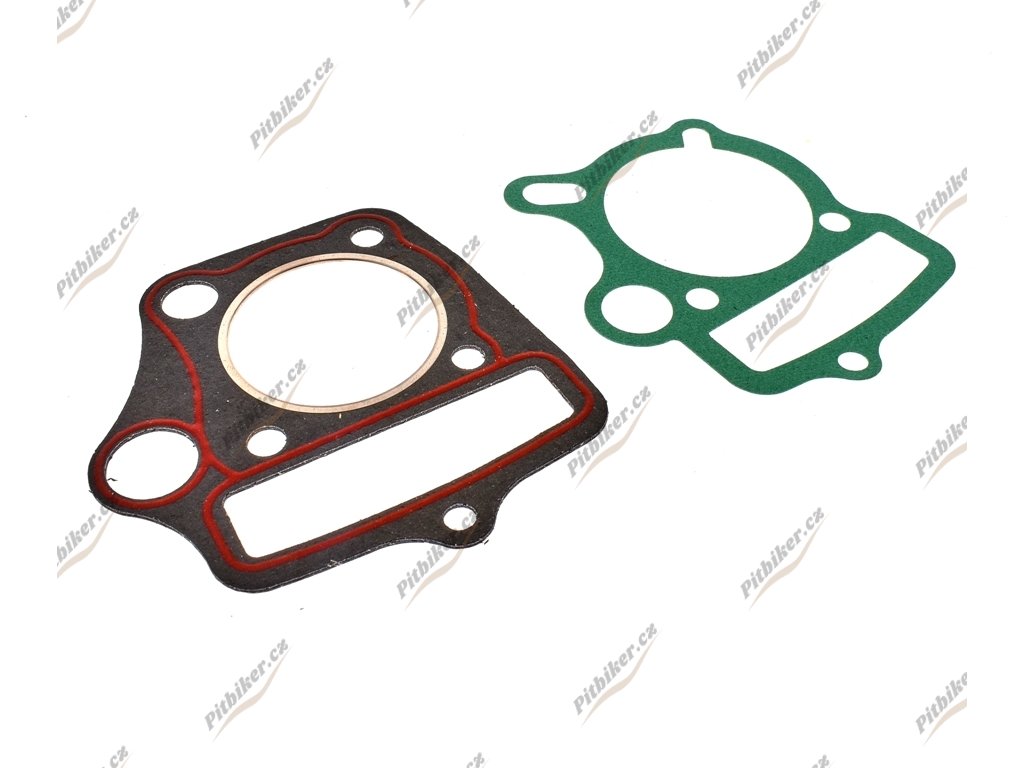

Těsnění pod hlavu:
| Výška ( celková ): | 107 mm |
| Šířka ( celková ): | 105 mm |
| Tloušťka: | 1,50 mm |
| Průměr otvoru válce: | 48 mm |
| Průměr na otvory štiftů: | 1 × 7 mm / 2 × 8 mm / 1 × 13 mm |
| Průměr otvoru pro olej: | 19 mm |
| Průměr otvoru pro rozvodový řetěz: | 75 × 18 mm |
Těsnění pod válec:
| Výška ( celková ): | 107 mm |
| Šířka ( celková ): | 90 mm |
| Tloušťka: | 0,6 mm |
| Průměr otvoru válce: | 55,5 mm |
| Průměr na otvory štiftů: | 3 × 8 mm / 1 × 17 × 8 mm |
| Průměr otvoru na olej: | 16 mm |
| Průměr otvoru pro rozvodový řetěz: | 62 × 19 mm |
Doplňkové parametry
| Kategorie: | Náhradní díly pro ATV, Pitbike a koloběžky |
|---|---|
| Hmotnost: | 2.25 kg |
